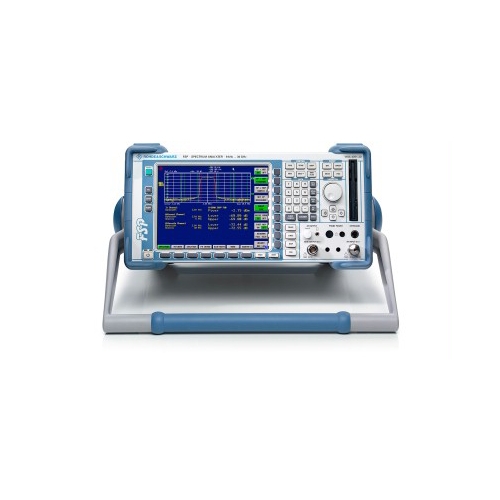

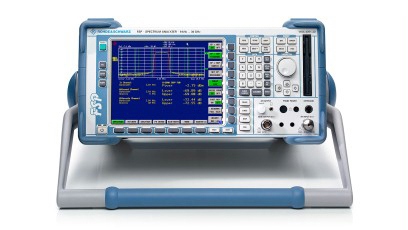

R&S FSP13 手持式頻譜分析儀
主要特點
頻率范圍 9 kHz ～ 13 GHz
分辨率帶寬 1 Hz ～ 10 MHz
平均顯示噪聲電平--155 dBm (1 Hz)
相位噪聲--113 dB (1 Hz)，10 kHz 時
其他濾波器：
100 Hz ～ 5 MHz 信道濾波器和 RRC 濾波器
FFT 濾波器 1Hz ～ 30 kHz
EMI 帶寬和準峰值檢波器
TOI，MC ACP(R)，OBW，CCDF，APD 等測量功能
蜂窩標準和通用性標準測量應用程序，例如相位噪聲、噪聲系數等等。
詳細介紹
FSP 頻譜分析儀研發和生產的理想伙伴，具有良好的電平測量不確定度和出色射頻特性。 R&S? FSP 采用成熟的技術，提供最佳性能、可靠性和服務便利性。
頻率范圍：
FSP3：9kHz (20Hz) ～ 3 GHz
FSP7：9kHz (20Hz) ～ 7 GHz
FSP13：9kHz (20Hz) ～ 13 GHz
FSP30：9kHz (20Hz) ～ 30 GHz
FSP40：9kHz (20Hz) ～ 40 GHz
射頻性能：
DANL 典型值-155 dBm (1Hz) 無預放
相位噪聲典型值-113 dBc/Hz @ 10 kHz 偏離，載波 500 MHz
相位噪聲典型值- 145 dBc/Hz @ 10 MHz 偏離，載波 500 MHz
TOI 典型值 10 dBm
1-dB-壓縮點 0 dBm
用 R&S FSP 進行相位噪聲測量
準確度：
3.6 GHz 以下總電平不確定度為 0.5dB
-70 dB 時線性誤差小于 0.2dB
分辨率帶寬 ≤100 kHz 時的顯示線性度（對 30 臺設備進行測量）
IQ 下變頻器：
中頻數字轉換器 12 位 32MHz（20.4 MHz 中頻）
IQ 存儲器 2x128 ksamples
速度：
頻域掃描時間2.5ms
時域掃描時間 1 μs
通過 GPIB 可完成多達 70 項遠程測量
多達 80 項手動測量（畫面更新）
R&S FSP 頻譜分析儀因創新的測量技術和豐富的標準功能而杰出。
各種檢波器可供選擇
最大值、最小值、自動峰值、采樣、真有效值、平均值、準峰值
CP/ACP/Fast ACP 測量功能采用眾多預定義標準
多載波 ACP 測量，支持獨立載波間距
ACP/MCAP 多達 12 條鄰道和最大保持功率功能
TOI、OBW、相位噪聲、ACP、AM 調制深度自動測試程序
諧波失真測量
CCDF 和 APD 功能（y 軸單位可采用百分比）
可編輯限值線，包括通過/未通過指示
WCDMA 信號 CCDF 參數測量
時域內鄰道功率測量：快速 ACP
三階截止點測量
突發功率測量（上圖），OBW 測定（下圖）
AM 信號調制深度測量
RBW 特征：
10 Hz ～ 100 kHz 數字式濾波器（步長值 1、3、10）
模擬濾波器 300 kHz ～ 10 MHz（1、3、10 步長值）
39 個信道濾波器，范圍 100 Hz ～ 5 MHz
RRC 濾波器（IS-136、TETRA、WCDMA）
EMI 帶寬標準
FFT 濾波器 1 Hz ～ 30 kHz
利用數字濾波器或 FFT 進行 200kHz 跨度掃描時間對比
1 MHz 信道濾波器和普通 1 MHz 分辨率濾波器的對比
10 dB 步進衰減器（FSP-B25 為 5 dB）
電子衰減器和預放選件
中頻功率觸發器的靈敏度可達– 50 dBm 混頻器值
門限觸發函數
可選擇各種標記功能
相位噪聲、噪聲、n dB 降低 / n dB 提高、峰值列表、頻率計（30ms 為 0.1Hz）
內部跟蹤信號發生器支持功率掃描
外部信號源控制（反向掃描）
在跡線顯示功能激活的同時，可通過支持偏置調諧的外部混頻器擴展頻率范圍
GPIB 指令集可兼容 HP 859x/8566/8591E/71100C/71200C/71209C
GPIB 指令集可兼容 FSEx/FSIQ
在列表模式字下 GPIB 運行速度極快
以太網接口 (100 Base T)
21 cm 彩色 SVGA TFT 顯示屏
分屏顯示模式
操作系統：Embedded Windows XP
輕松生成測量結果文檔
遠程桌面功能
兼容性（打印機驅動程序、聯網等等）
接口：GPIB，RS-232-C，LAN（選件），USB
VXI-11 遠程支持
多種應用固件可供選擇，包括 3GPP 通訊標準的碼域功率測量固件
藍牙
GSM/EDGE
3 GPP WCDMA，HSDPA，TD-SCDMA
CDMA2000，1xEV-DV，1xEV-DO
WLAN 802.11a（OFDM 頻譜限制）
噪聲系數和增益測量
FM/PM/AM 測量解調器
相位噪聲測量
功率探頭測量支持功率探頭R&S?NRP-Z11，Z21，Z22，Z23，Z24，Z51，Z55，Z81，Z91，外部功率計R&S?NRVD，HP EPM，HP 437B，HP438A 和功分器
