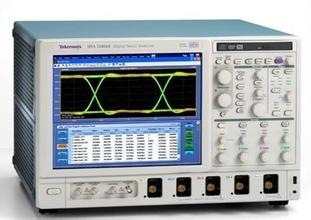

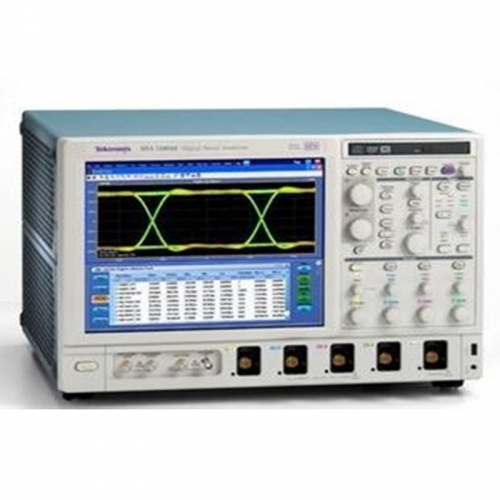

Tektronix DSA70804B數字示波器
主要特點和優點
同時在全部四條通道上實現了
20, 16, 12.5, 8, 6和4 GHz 多種帶寬型號
高達50 GS/s 的實時采樣率
高達250 M 樣點的記錄長度及MultiView ZoomTM 功能， 快速進行導航
最快的波形捕獲速率，每條通道最高捕獲速率>300,000 wfms/s
最高的帶寬－高達20 GHz，在最新高速串行標準上執行測量
杰出的信號完整性和完美的信噪比－ 觀察波形最真實的表現
業界領先的高采樣率和定時分辨率
在2通道上提供了100 GS/s的采樣率（對12.5、16 和20 GHz 型號）
16條邏輯通道，為數字和模擬信號調試提供高達80ps 定時 分辨率 (僅MSO70000)
Pinpoint?觸發－ 最大限度地減少采集問題信號所用的時間， 高效調試問題，縮短調試時間
6.25 Gbps實時串行觸發－ 保證指定NRZ 或8b/10b 碼型第一 次發生時就觸發采集，支持碼型效應隔離診斷
搜索和標記－為感興趣的信號提供波形碼型匹配和軟件觸發
P7500 Tri模式TM 探測系統－完美配套的4 GHz - 20 GHz 信號連接系統
應用支持：高速串行工業標準、射頻信號、電源系統和存儲 器設備－實現標準規定認證、自動化測試和易于使用
P6780和P6717高性能17通道邏輯探頭，具有最高達2.5GHz 的帶寬，為當前的高速數字信號探測提供連接保障( 僅 MSO70000)
應用
設計驗證，包括信號完整性、抖動和定時分析
檢驗、調試、檢定或認證復雜的設計
根據行業標準調試串行數據并進行一致性測試
存儲總線分析
設計原型啟動和開關電源檢驗
考察瞬態現象
復雜系統的生產測試
瞬態信號或寬帶寬RF 信號的頻譜分析
適用于整個設計周期的工具
P7500 Tri模式 三模探頭簡化了復雜的測量設置
P6780差分邏輯探頭為最多16個數字信號提供了高帶寬探測性能
泰克了解，工程師在整個設計過程中都需要依靠示波器，包括 從原型機啟動到生產測試。DPO/DSA/MSO70000系 列示波器結合了非凡的采集性能和分析工具，擁有獨特的性 能，能加速您的測量工作。
無可比擬的采集和信噪比性能
DPO/DSA/MSO70000系列杰出的信號完整性和卓 越的信噪比確保您對測量結果樹立信心
高帶寬，可達20GHz，匹配的四通道性能
帶寬增強可以消除直到探頭尖端的通道頻響的非理想性。用戶可以為每條通道選擇濾波器，提供了幅度和相位校正功能，更準確地表現高速信號。此外，對需要極高測量吞吐量的應用，用戶可以禁用帶寬增強功能，目前只有泰克能夠做到這一點。
同時在所有通道上實現高采樣率，捕獲更多的信號細節(瞬 態信號、不理想特點、快速邊沿)
對12.5、16 和20 GHz 型號，在2通道上提供了100 GS/s的采樣率,在所有4通道上提供了50 GS/s 的采樣率
對4、6 和8 GHz 型號，在所有通道上提供了25 GS/s 的 采樣率
對MSO70000，所有邏輯通道上提供12.5GS/s 的采樣率
最低的抖動噪底和最高的垂直精度，在測量中提供了額外的 余量。
長記錄長度提供了高分辨率和更長的波形捕獲時長
DPO70000和MSO70000系列每條通道標配10M樣點， DSA70000 系列每條通道標配31M 樣點
4、6和8 GHz型號在全部四條通道上可以選配高達125M 樣點
12.5、16 和20 GHz 型號在全部四條通道上可以選配高 達250 M 樣點
在MSO70000 系列上，邏輯通道的存儲深度和模擬通道 相同，以實現無需妥協的模擬和數字采集
MultiView縮放功能幫助您管理長記錄，比較和分析多個 波形段
由于高信噪比和低內部噪底，DPO/DSA/MSO70000系列可以執行精確的檢定測量。在調試DUT 時，測量儀器 的低噪底和最大信號保真度可以找到可能影響DUT 完整性 的最小的異常信號。對RF 信號檢驗來說，噪底越低，動態 范圍越高，因此拓寬了DPO/DSA/MSO70000系 列以適應更廣泛的應用。
范圍最廣泛的探測解決方案－不管是需要測量8 Gbps 串行數 據還是需要測量新電源設計中的開關電流，泰克都提供了各種 各樣的探測解決方案，包括有源單端探頭、差分探頭、高壓探 頭、電流探頭、光探頭以及各種探頭和示波器附件。
快速選型指南
型號模擬帶寬四通道采樣率標準配置內存 – 模擬和數字通道模擬通道數邏輯通道數
DPO70404B4 GHz25 GS/s10 MS4
DSA70404B4 GHz25 GS/s31 MS4
MSO704044 GHz25 GS/s10 MS416
DPO70604B6 GHz25 GS/s10 MS4
DSA70604B6 GHz25 GS/s31 MS4
MSO706046 GHz25 GS/s10 MS416
DPO70804B8 GHz25 GS/s10 MS4
DSA70804B8 GHz25 GS/s31 MS4
MSO708048 GHz25 GS/s10 MS416
DPO71254C12.5 GHz100 GS/s
50 GS/s10 MS4
DSA71254C12.5 GHz100 GS/s
50 GS/s31 MS4
MSO71254C12.5 GHz100 GS/s
50 GS/s10 MS416
DPO71604C16 GHz100 GS/s
50 GS/s10 MS4
DSA71604C16 GHz100 GS/s
50 GS/s31 MS4
MSO71604C16 GHz100 GS/s
50 GS/s10 MS416
DPO72004C20 GHz100 GS/s
50 GS/s10 MS4
DSA72004C20 GHz100 GS/s
50 GS/s31 MS4
MSO72004C20 GHz100 GS/s
50 GS/s10 MS416
系統啟動和驗證
從您的設計第一次上電到初步的操作檢查這段時間內， DPO/DSA和MSO70000 系列提供了您需要的功能
無需妥協的四通道采集
擁有業界最低的噪聲和每通道上高達5 0 G S / s 采樣率， DPO70000 系列保證了信號完整性驗證和定時分析的過程 中，用戶無需擔心示波器內部的噪聲和抖動影響測試結果。在 所有四條通道上最高可達20GHz 的單次采集帶寬，讓您可以 輕松捕獲感興趣的信號，而無需擔心在使用了多于兩條通道時 會產生欠采樣。
對要求最低內部噪聲和抖動的應用，100 GS/s性能進一步降低了噪聲和抖動，提供了額外的測量余量。
16通道數字采集(僅MSO70000)
當您有多個接口需要驗證，擁有4 條模擬通道和16 條邏輯通 道的MSO70000 支持高效的通道間時序檢查。80ps 的定時分 辨率讓MSO70000的數字采集系統能支持您同時在20 條通道 里執行精確的定時分析。
iCapture－一次連接，同時完成模擬和數字探測 (僅MSO70000)
眾多必須驗證的信號常常讓設計的檢驗過程費時耗力。使用 iCapture 的數字- 模擬復用器功能，您可以簡單地驗證16 條 連接在MSO70000系列數字通道中的任何信號的邏輯特性。使 用iCapture時，您可以快速觀察任何輸入通道的模擬特征。如 果信號工作正常，則將其放回僅數字顯示模式，然后繼續檢查 其它線路。
總線解碼和觸發(僅MSO70000)
總線符號顯示模式簡化了系統狀態識別和總線觸發設置
驗證您的系統運行情況，通常需要在諸如DDR SDRAM的關鍵 總線上觀察系統狀態。MSO70000擁有的并行和低速串行總線 解碼功能，提供了更深入觀察系統行為的視角。要使用 MSO70000的總線觸發功能來隔離關心的狀態或找出失效的總 線片段，可以簡單地定義總線并選擇符號字來描述 希望得到的狀態。
在所有通道上實現深存儲
長時間的事件，如電源工作狀況和系統狀態字，可以在DPO/ DSA70000 系列的四條模擬通道和MSO70000 系列的16 條 邏輯通道上同時實現的長內存深度支持下，被分析并且無需犧 牲定時分辨率。4、6、8GHz型號可選的內存深度可達125MS (選項10XL)，12.5、16 和20GHz型號可選的深度可達250MS (選項20XL)。
10ms時長內使用25GS/s 捕獲同步的高速和低速信號
電源問題可能是系統失效的關鍵點。對電源系統工作狀態的仔 細調試會花費很多時間。MSO70000提供了每條通道獨立的邏 輯判別電平設置，這樣用戶可以設置多個邏輯電壓并同時觀 察，從而快速驗證系統的供電系統的工作情況。
協議和串行觸發
為調試串行構架，可以使用DPO/DSA/MSO70000系列和MSO70000系列內置硬件時鐘恢復電路對NRZ串行數據流進行串行碼型觸發，并將物理層和鏈路層中的事件關聯。儀器可以恢復時鐘信號，識別跳變，為要捕獲的串行碼型觸發設置所需的編碼字。DSA70000系列中標配這一功能， DPO70000B和MSO70000型號上則作為選項ST6G提供這一功能。對信息速率更高的標準，如USB 3.0，把8b10b的串行碼型觸發和解碼功能擴展到數據速率6.25 Gbps。
碼型鎖定觸發功能使得示波器能夠以精確的時基精度同步采集長串行測試碼型，在NRZ串行碼型觸發中增加了一個額外的維度。可以使用碼型鎖定觸發功能，從長串行數據碼型中去掉隨機抖動。這樣就可以考察每個特定跳變位的影響，而且模板測試時也可以用平均功能了。 這種功能支持高達6.25 Gbps的NRZ串行數據流，在DSA70000系列儀器上是標準配置，在DPO70000和MSO70000系列上作為選項ST6G提供。
DPOJET抖動和眼圖分析-使用DPOJET軟件，簡化識別信號完整性問題、抖動及其相關來源的過程。DPOJET為現有實時示波器提供了最高的靈敏度和精度。
系統檢定和余量測試
當設計正常工作以后，下一個工作就是全面檢定其性能。 DSA70000 系列提供了業界最全面的分析和驗證工具集，如 數學表達式、波形模板測試、合格/ 不合格測試、事件搜索以 及事件標記。自動化工具減少了沉悶的工作，加快了執行上百 個驗證測試的速度。
高級波形分析
全面分析您被測系統中的功率、電壓和溫度極限是一件耗時的 工作。 DPO/DSA7/MSO70000 系列提供了廣泛的內 置高級波形分析工具。
波形光標可以簡便地測量軌跡到軌跡的定時特點，連接YT 顯 示模式和XY 顯示模式的光標則可以簡便地考察相位關系和安 全工作區越限?？梢允褂脠D形面板選擇53 種自動測量功能，這 些面板以邏輯方式把測量分成幅度、時間、組合、直方圖和通 信等類別。通過平均值、最小值、最大值、標準偏差和樣本總 量等統計數據，可以進一步考察測量結果。
可以對波形定義和應用數學表達式，在屏幕上獲得可以使用的 結果。您只需按一個按鈕，就可以進入常用的波形數學函數。 對高級應用，還可以使用簡便易用的計算器樣式的編輯器，創 建代數表達式，其中包括當前波形、參考波形、數學函數、測 量值、標量和用戶定義變量。使用深采集內存進行余量測試， 可以跨越很多周期，用戶可以觀察采集數據長時間內的趨勢。
另外，示波器采集的數據可以使用專用的電子表格工具欄導入Microsoft Excel，或使用Word工具欄來生成用戶報告，這些工具都隨 DPO/DSA7/MSO70000 產品提供。
自動化的工具提高測量吞吐量
DPOJET抖動和眼圖分析- 使用DPOJET 軟件，簡化識別信號完 整性問題、抖動和相關來源。DPOJET
