簡單描述：

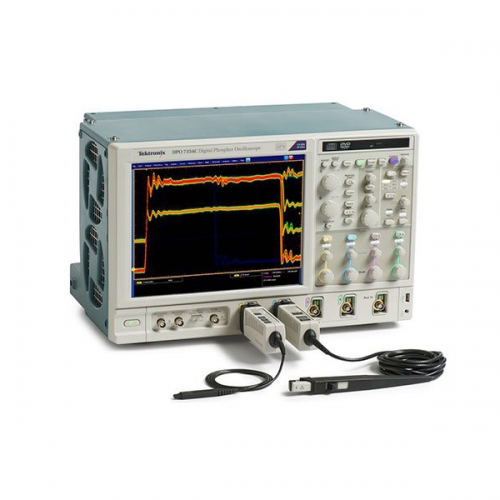

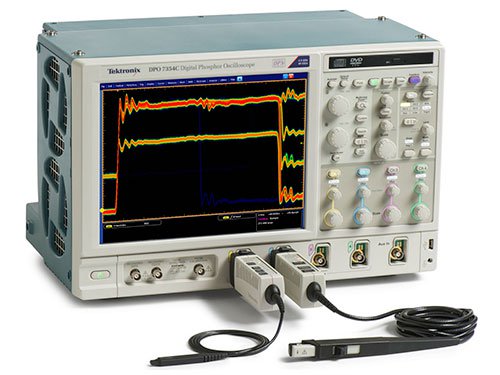

DPO/DSA/MSO70000系列示波器提供了杰出的信號采集性能和分析功能。它在全部4條通道上提供了完善的采集性能，發現實際信號。它提供了業內最高的波形捕獲功能，可以捕獲更多的信號細節。專門的一系列工具提供了更快的設計和一致性測試功能，自動設置、采集和分析高速串行數據信號。
1.高達33 GHz和100 GS/s
2.<9ps上升時間
3.<0.50%垂直噪聲，>/<5.5有效位
4.16條邏輯通道，80ps定時分辨率(僅適用于MSO型號)
5.30多種可以量身定制的分析專用軟件包
功能
1.33 GHz帶寬
2.行業領先的100 GS/sec采樣率
3.行業領先的信號保真度、最低噪聲和最高有效位數(ENOB)
4.在全部4條通道上提供業內最高的波形捕獲速率
5.16條邏輯通道，80 ps定時分辨率(僅適用于MSO70000系列)
6.各種連接支持選項，進行模擬/數字探測
7.Pinpoint觸發和高速串行碼型觸發，速率高達6.25 Gb/s
8.完善的數字串行分析解決方案 – 探測、觸發、解碼和分析
I2C、SPI、RS-232/422/485/UART、USB 2.0、MIPI D-PHY DSI-1和CSI-2自動串行分析選項
優點
1.對28+ Gbaud和PCIe 3.0等電路執行精確檢定、抖動檢定和一致性測試，數據速率高達12.5 Gb/s。
2.全面分析，進行通道間及多路測量。捕獲更多的細節(如快速邊沿)，使用等效時間采樣在4條通道上實現10 Terasamples/s的采樣率。
3.以更多的余量執行測試，確?？吹綄嶋H信號，提高測量精度。
4.高效發現和捕獲間歇性(偶發)問題或事件。
5.模擬信號/數字信號相關視圖，精確了解邏輯電路性能。
6.為小型元器件引線或電路板通路提供靈活的探測解決方案，消除專用夾具或成本。業內唯一的20 GHz TriMode 探頭和2.5 GHz差分邏輯探頭。
7.特定標準觸發功能，加速調試PCIe、SATA、USB及其它總線。
8.一系列專門工具，自動采集和分析高速串行數據信號，如SATA和DisplayPort，加快設計和一致性測試。
自動捕獲和觀察控制包和數據包開始位置和結束位置，識別常用總線業務的子數據包成分，如地址、數據、CRC、等等。
