租售ZVB20/R&S 回收ZVB20/網絡分析儀
產品介紹
ZVB20_20GHz網絡分析儀 ZVB20_20GHz網絡分析儀_羅德與施瓦茨ZVB它那全面的測量功能、出色的技術指標、快速的數據采集傳輸能力和強大的遠程控制能力，使得ZVB20_20GHz網絡分析儀_羅德與施瓦茨ZVB成為研發和生成的理想設備。其工作頻率從10MHz-20GHz
產品描述

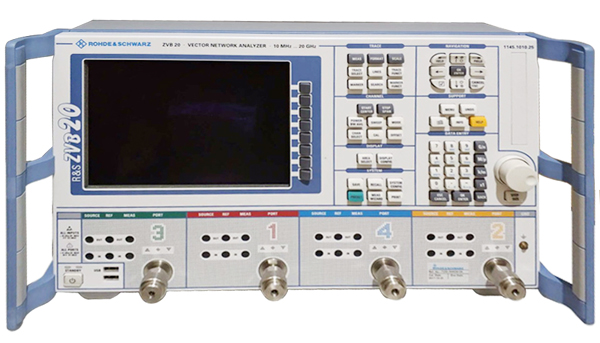

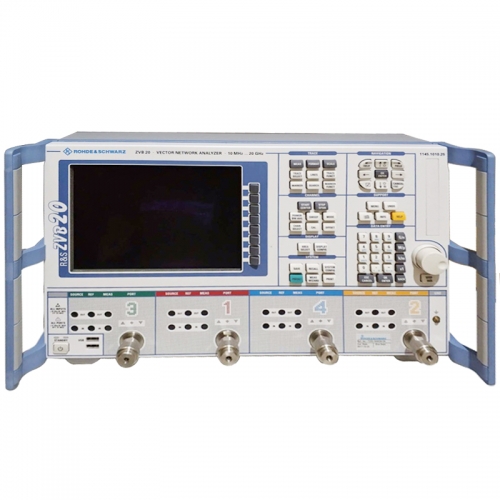

ZVB20_20GHz網絡分析儀
ZVB20_20GHz網絡分析儀_羅德與施瓦茨ZVB它那全面的測量功能、出色的技術指標、快速的數據采集傳輸能力和強大的遠程控制能力，使得ZVB20_20GHz網絡分析儀_羅德與施瓦茨ZVB成為研發和生成的理想設備。其工作頻率從10MHz-20GHz。
ZVB20_20GHz網絡分析儀_羅德與施瓦茨ZVB 的詳細介紹
ZVB20_20GHz網絡分析儀_羅德與施瓦茨ZVB深圳銷售 報價 回收維修 租賃服務
ZVB20_20GHz網絡分析儀_羅德與施瓦茨ZVB特征
1）用于優化產能的全面功能
R&S ZVB的新平臺采用了基波混頻技術，ZVR系列矢網已經采用了該項技術10年。它的動態范圍為123dB，軌跡噪聲小于0.01dB，測量帶寬的范圍是1 Hz －500 kHz。在測量帶寬為500 kHz時，201點的測量掃描時間小于8ms。
通過分段掃描的方式還可以進一步優化測量時間，分段的數量受限于儀器的內存。每一個頻段內的掃描參數(如頻點間隔、測量帶寬、源電平)都可以獨立設置以適合待測件的測試。
不同的設置能以文件的形式存貯在硬盤中，與此同時也能加載到儀器的內存中，每個設置代表了一個獨立的窗口。在手動模式下，通過鼠標簡單的點擊下就可以切換不同的設置（設置－切換）；在遠程控制模式下，通過設置切換可以縮短相當?shù)那袚Q時間。一旦調用這些設置（包括校準數據）就會自動保存在RAM中，這樣就可以在10ms之內通過IEC總線迅速地切換不同的設置。由于在數據采集的同時，軌跡數據也在通過IEC/IEEE總線或LAN口進行傳輸，因此R&S ZVB的數據傳輸時間也就可以忽略不計了。
基于多源理念的R&S ZVB允許對測試端口分組。在“端口管理器”對話框里可以定義進行平行測量的配置。每個端口組可以相對于其他組獨立地進行測量，這樣所有的組就可以同時并行測量，因而多個待測件或一個待測件的多個端口就可以同時測量了。
2）現代的用戶界面
用矢網進行復雜的測量，特別時進行多端口的應用時，需要一個直觀易懂的操作界面。R&S ZVB提供了簡單易懂的操作界面，有利于未經培訓的或很少使用儀器的用戶。盡管它有著很多的測量端口和測量參數、眾多的顯示圖框和軌跡以及全面的功能，R&S ZVB的基本測量任務還是很容易完成的。
即使是那些對網絡分析儀很熟悉的用戶，也會很欣賞R&S ZVB的操作界面的。
除了可靠的熱鍵和軟鍵外，R&S ZVB20_20GHz網絡分析儀_羅德與施瓦茨ZVB還提供了可以用鼠標選擇的下拉菜單選項。鼠標選擇的菜單結構和熱鍵/軟鍵結構的安排完全一樣，這樣就可以使用這兩種方式在同樣的位置尋找需要的功能項。
輔助以對話框，還可以方便地管理大量的測試端口、測試參數和測試軌跡。R&S ZVB的測量向?qū)О◤?fù)雜的操作程序，如平衡器件的校準與測量等。對于標準的測量，用戶在向?qū)У闹敢驴梢砸徊揭徊降卦O(shè)置儀器。
無需進行復雜的菜單變換，僅僅通過幾次簡單的按鍵或點擊鼠標，就可以迅速地將軌跡配置給特定的圖框和通道。
熱鍵組中還提供了一些輔助的功能，如在線幫助、設備硬件信息、當前的配置。前后連貫的在線幫助是軟件升級的一部分，它同時有包含了最新的產品信息。
R&S ZVB還有一個非常新穎的UNDO功能－可以返回到之前的若干部操作，哪怕是將儀器復位了，也同樣可以撤銷返回。因此，由誤操作引起耗時的重新設置已經成為過去。
另外，強大的軌跡數學功能允許所有的軌跡實時地關聯合并。編輯的公式可以保存也可以傳送到其他設備。
3）全面的校準方法、自動校準
由于每個端口都配有獨立的測量接收機和參考接收機，R&S ZVB像它的前代產品一樣也提供了所有的校準方法。
R&S ZVB提供了經典的TOSM校準法（直通、開路、短路、匹配負載），也稱為SOLT法（短路、開路、負載、直通）。除了TOSM法和多端口校準法之外，R&S ZVB還提供了7項誤差模型校準法，如TOM (直通、開路、匹配），TRL (直通、反射、線)，TRM (直通、反射、匹配) 和TNA (直通、網絡、衰減)。其中TNA法適用于測試夾具的校準。
7項誤差模型校準法有很大的優點，它不但減少了校準件的數量，還可以采用一些參數未知的標準件，而得到的校準精度和TOSM法是相同的。
除了上述的手動校準方法之外，也可以通過電子校準單元進行自動校準，校準時間大約為20秒。
校準單元1（上限到8 GHz）和ZV-Z52（上限到24 GHz）可以對R&S ZVB系列矢網的端口（1－4個）進行自動校準。僅僅通過簡單的連接加上幾步簡單的操作就可以完成，而手動校準則需要若干個機械校準件外加上仔細的操作才能完成。
只需半分鐘的時間，網絡分析儀就可以完成一個完全4端口校準（系統誤差修正），而后可供測量使用。校準單元的接頭形式為N型（陰頭）和3.5mm(陰頭)。
