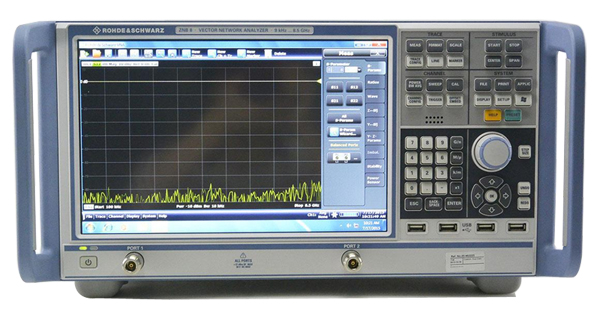

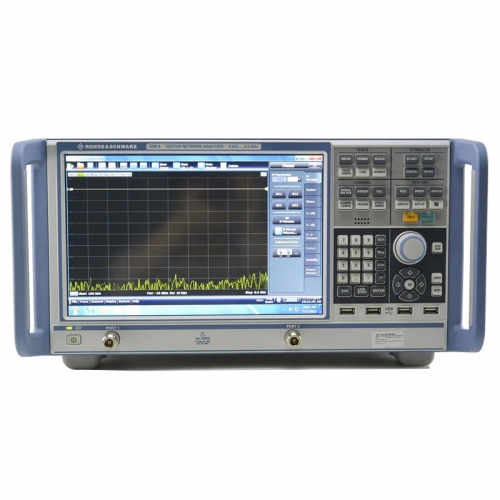

R&S ZNB8 矢量網絡分析儀
在速度、動態范圍及易操作性方面獨占鰲頭
頻率范圍介于 9 kHz 至 40 GHz
R&S®ZNB4：9 kHz 至 4.5 GHz
R&S®ZNB8：9 kHz 至 8.5 GHz
R&S®ZNB20：100 kHz 至 20 GHz
R&S®ZNB40：100 kHz/10 MHz 至 40 GHz
主要特點
頻率范圍介于 9 kHz 至 40 GHz
最高 140 dB 的寬動態范圍
掃描時間短暫，比如掃描 401 點僅需 4 ms
具有很高的溫度穩定性，典型值為 0.01 dB/°C
98 dB 的較寬功率掃描范圍
1 Hz 至 10 MHz 的較寬中頻帶寬范圍
手動和自動校準
高分辨率 12.1" 大屏幕
基于觸摸屏的用戶界面
兩個或四個端口
具有兩個單獨的發生器的四端口型號
特性和優勢
為滿足最高標準而設計
具有較寬的動態范圍（最低 9 kHz），便于在高度模塊化 DUT 上快速測量
優質的原始數據，確保很高的基本精度
具有很高的溫度穩定性，校準間隔久
合成器處理速度快，便于快速測量
R&S®ZNB40 雙端口型號（具有兩種版本）
便于輕松測量有源和無源射頻器件的特性
快速嵌入/去嵌入，以便使用虛擬網絡進行阻抗匹配
S 參數混合模式，以便進行均衡的 DUT 特性測量
重新定義 S 參數，以便靈活配置測試裝置
具有廣泛的分析功能，便于進行有效的跡線分析
借助接收機步進衰減器，在較寬的功率掃描范圍內進行放大器測量
執行時域分析，以便故障點距離 (DTF) 測量和濾波器調整
使用兩個單獨的內部發生器，在混頻器和放大器上進行快速、輕松的頻率變換測量
易于校準（手動或自動）
針對每個測試應用的正確的校準方法
TSM（徹底、簡短、匹配）– 只需五步即可全面校準
自動校準單元（最多帶 24 個端口）
簡化網絡分析
平面、簡明的菜單結構，方便有效操作
針對每項測量任務的最優顯示配置
在生產中的高吞吐量
短暫的測量時間
得益于較寬的動態范圍以及優化的中頻帶寬，測量速度極快
專為被測設備設計的分段掃描
儀器設置之間的快速切換
用于控制外部零件處理器的 I/O 接口處理器
支持雙向數據傳輸?shù)?GPIB 接口有助于在生產中節省時間
