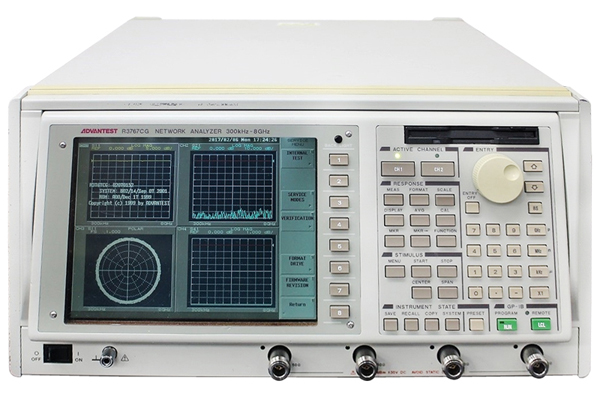

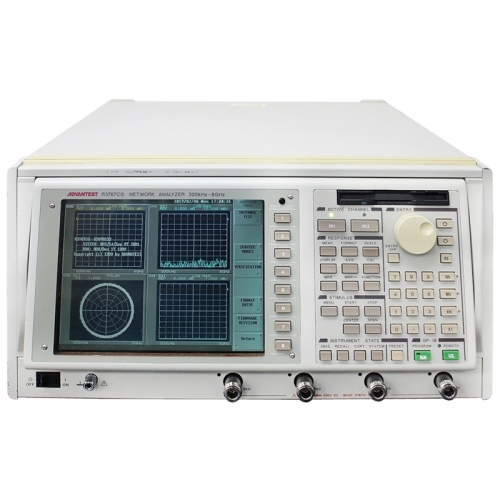

租售愛德萬R3767CG/R3765CG/回收愛德萬R3767CG/R3765CG
特點：
頻率范圍：300kHz～3.8GHz (R3765CG)
卓越的多端口器件測量
高速掃描時間：150μs/點(在2端口全校準條件下)
內置3端口或4端口測試裝置(選件)
軟件夾具(選件)
阻抗轉換(選件)
端口轉換(選件)
匹配網絡(選件)
R3767CG/R3765CG網絡分析儀技術指標
測量性能
掃描通道 2通道 (CH1，CH2)
顯示通道 4通道 (CH1，CH2，CH3，CH4)
軌跡 2軌/通道 (8蹤顯示)
測量參數 S11，S21，S12，S22
OPT.11/13：S11，S22，S33，S21，S12，S31，S13，S23，S32
OPT.14：S11，S22，S33，S44，S21，S31，S41，S12，S32，
S42，S13，S23，S43，S14，S24，S34
根據參數算出阻抗(Z)，導納(Y)計算
測量格式 直角坐標表示：振幅 (線性/對數)，相位，群延時，VSER，
復數 (實部/虛部)
史密斯圖：光標值，線性/對數，相位，復數 (實部/虛部)，R+jX，
G+jB
Polar極坐標表示：光標值，線性/對數，相位，復數 (實部/虛部)
信號特性
頻率 范圍：300kHz～3.8GHz (R3765CG)
300kHz～8.0GHz (R3767CG)
OPT.12/13 (R3765CG)：
300kHz～3.8GHz
設定分辨率：1Hz
測量分辨率：±0.01ppm
精度：±10ppm (23+5℃)
溫度穩定度：±7.5ppm (0～55℃，代表值)
長時間穩定度：±3ppm (年，代表值)
輸出 范圍：+10dBm～-10dBm
OPT.12/13：+4dBm～-16dBm
OPT.14：+8dBm～-10dBm
OPT.10/10+11：+5dBm～-15dBm (ATT FIX)
+5dBm～-75dBm (ATT AUTO)
OPT.10+12/10+13：-1dBm～-21dBm (ATT FIX)
-1dBm～-81dBm (ATT AUTO)
OPT.10+14：+3dBm～-15dBm (ATT FIX)
+3dBm～-75dBm (ATT AUTO)
分辨率：0.01dB
精度
±0.5dB (50MHz，0dBm，23±5℃)
OPT.10/10+11/10+14：±0.5dB (50MHz，-5dBm，23±5℃)
OPT.12/13：±0.5dB (50MHz，-6dBm，23±5℃)
OPT.10+12/10+13：±0.5dB (50MHz，-11dBm，23±5℃)
OPT.11/13/14按照TEST PORT1
OPT.10按照ATT=0dB
平坦度：2.0dBp-p (23±5℃)
OPT.10按照ATT=0dB
OPT.11/13/14按照TEST PORT1
