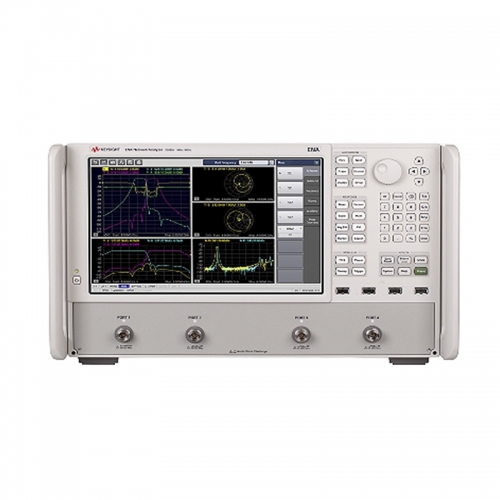

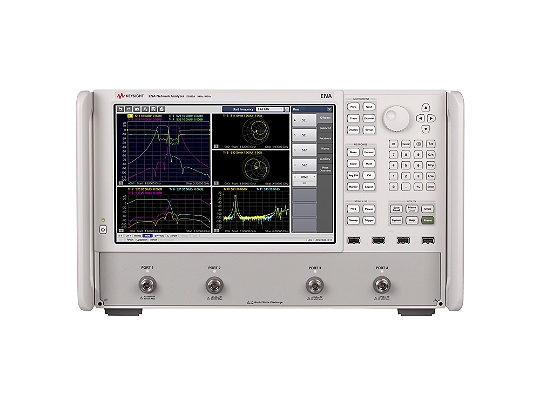

安捷倫Agilent E5080A ENA 矢量網絡分析儀
描述
Keysight E5080A 是是德科技新一代 ENA 系列網絡分析儀，提供業界領先的性能、靈活的功能和先進的可用性。憑借直觀的觸摸屏界面，E5080A 可以優化您的測量流程，幫助您在更短時間內獲得更好的測量結果。這款新儀器采用了綜合性的平臺，將 ENA 和 PNA 系列的優勢結合于一身。
E5080A 提供全面的測量功能，可測量放大器、混頻器、濾波器、雙工器、天線和電纜（包括平衡被測器件）等有源和無源器件。
在生產線上，改善的模擬測試性能可以確保更快的測試吞吐量。在研發實驗室中，更出色的性能能夠為您提供更大的設計裕量，增強的可用性使您對測試結果更加充滿信心，并更快將設計的產品推向市場。E5080A 的增強性能包括極寬的動態范圍，可以滿足尖端射頻器件的重要測量需求。
主要特性與技術指標
9 kHz 至 4.5/6.5/9 GHz，2 或 4 端口，50 ?
147 dB（典型值）寬動態范圍
3 ms（401 點）超快測量速度
0.0015 dBrms（10 kHz IFBW）低軌跡噪聲
0.005 dB/°C 高溫度穩定度
–90 至 +15 dBm（技術指標）寬信號源功率范圍
直觀的觸摸屏圖形用戶界面和大尺寸、高分辨率 12.1 英寸顯示屏
與 E5092A 測試儀結合使用可測試多達 40 個端口
技術指標：
最大頻率 9 GHz
動態范圍 135 dB
輸出功率 15 dBm
軌跡噪聲 0.0015 dBrms
內置端口數量 2 或 4 端口
諧波 -20 dBc
本底噪聲 -136 dBm
掃描速度最高
可達 201 個點 2 ms
應用 S 參數
多端口
平衡測量
回波損耗
時域
元器件 電纜
混頻器/變頻器
放大器
諧振器
臺式 是
