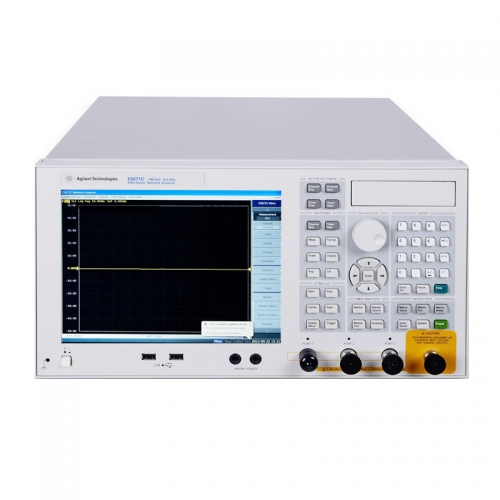

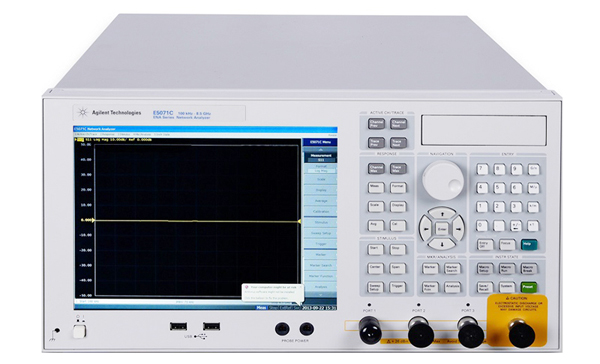

出售安捷倫E5071C回收安捷倫E5071C
主要特性和功能
9 kHz 至 4.5/6.5/8.5/14/20 GHz
2 或 4 端口,50 Ω,S 參數測試儀
提供 130 dB 寬廣的動態范圍、8 ms 快速測量速度和 0.005 dB/℃ 溫度穩定度,可改善測量精度、提高產品良率并增加設計裕量
增強時域分析選件可對高速串行互連進行全面表征,增強您對設計的信心
所有選件均可升級,保護您的投資
技術指標:
最大頻率 20 GHz
動態范圍 123 dB
輸出功率 10 dBm
軌跡噪聲 0.003 dBrms
內置端口數量 2 或 4 端口
諧波 -25 dBc
本底噪聲 -131 dBm
掃描速度最高可達 201 個點 5 ms
應用
S 參數
多端口
平衡測量
元器件
電纜
混頻器/變頻器
放大器
諧振器
臺式 是
描述
主要特性與技術指標
E5071C 廣泛的動態范圍:在測試端口處具有 > 123 dB 的動態范圍(典型值)
E5071C 極快的測量速度:全雙端口校準時為 41 ms,1601 點
E5071C 低跡線噪聲:70 kHz 中頻帶寬(IFBW)處為 0.004 dB rms
E5071C 集成的 S 參數測試裝置
E5071C 端口選項:2 端口和 4 端口
E5071C 平衡測量能力(4 端口選件)
E5071C 頻率選件:9 kHz 至 4.5 GHz/8.5 GHz、100 kHz 至 4.5 GHz/8.5 GHz (帶有偏置 T 型接頭)、300 kHz 至 20 GHz(帶有偏置 T 型接頭)
E5071C 內置 Visual Basic 應用程序設計語言(VBA)
描述
E5071C 網絡分析儀具有同類產品中最高的射頻性能和最快的速度,并具有寬頻率范圍和全面的功能。E5071C是制造和研發工程師們測試頻率范圍在 20 GHz 以內的射頻元器件和電路的理想解決方案。
最新特性:新款 20 GHz 選件可將 E5071C ENA 系列網絡分析儀的頻率范圍擴展至 20 GHz。新款 20 GHz 選件支持雙端口(選件 2K5)和四端口(選件 4K5)兩種配置,可用于測量各種成分,例如 WLAN、WiMAX?、UWB 或任何 4G 技術中的無源器件的第三個諧波
E5071C網絡分析儀可選型號
E5071C—240 雙端口測試儀 9KHz-4.5GHz 不帶偏置T型接頭
E5071C—245 雙端口測試儀 100KHz-4.5GHz 帶偏置T型接頭
E5071C—440 4端口測試儀 9KHz-4.5GHz 不帶偏置T型接頭
E5071C—445 4端口測試儀 100KHz-4.5GHz 帶偏置T型接頭
E5071C—280 雙端口測試儀 9KHz-8.5GHz 不帶偏置T型接頭
E5071C—285 雙端口測試儀 100KHz-8.5GHz 帶偏置T型接頭
E5071C—480 4端口測試儀 9KHz-8.5GHz 不帶偏置T型接頭
E5071C—485 4端口測試儀 100KHz-8.5GHz 帶偏置T型接頭
E5071C—008 頻率偏置模式
E5071C—010 時域分析能力
E5071C—790 測量向?qū)е周浖?/span>
E5071C—1E5 高穩定度時基
